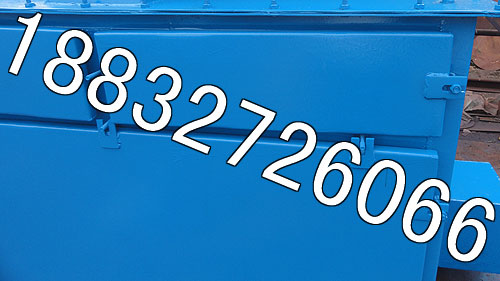

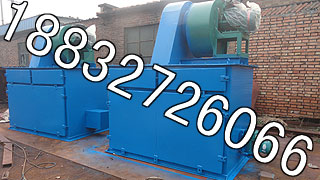

复膜布袋除尘器风机室,过滤室,振打清灰机构,吸排风口,检修门,以及可编程电器控制箱等部件组成.风机室配有风机.过滤室:使用微孔薄膜复合滤袋,配有不锈钢网框.振打清灰机构:该机构驱动时使布袋产生拍打振动以实现清灰,下部为直落式清灰.吸排风口:吸风口在除尘器下部,口径面积大.排风口在风机室旁,分左出风口(风要左旋),右出风口(风机检修门:在过滤室一侧设有检修门,作检修之用.可编程电器控制控制箱:本控制系统可自动控制和手动控制,采用可编程电器顺序控制,可安装在收尘现场或集控室,在除尘器侧面装有集中接线端子盒.以上除尘器各部份机构均为密封式装配,能防尘防水.

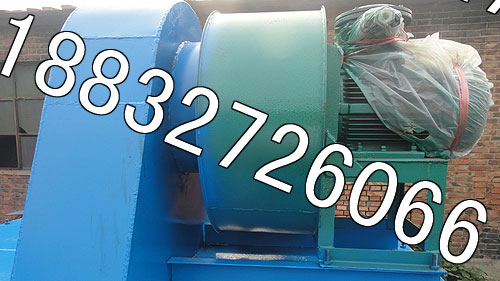

除尘风机
清灰口
复膜布袋除尘器采用了先进的技术.含尘气体由下部吸风进入过滤室,粉尘被滤袋阻留,净化空气透过袋壁经过风机室从排风口中排出.由于滤袋表面极其光滑,形成稍大积尘就会自动脱浇,定时机械拍打装置使扁布袋之间产生振动,在拍打时布面时分时合,相合布面间生成了高气压,分离布面间生成了低气压,各布面二侧的气压差构成了反映的脉冲气流,使积尘更彻底剥离布面,达到过滤清灰的目的.
一,复膜扁布袋除尘器结构它由五个部分组成:
1,上箱体:包括盖板,出气口,换袋孔,清洁室,防门,旋转揭盖装置.
2,中箱体:包括花板,进气口,滤袋骨架,滤袋,过滤室.
3,下箱体:包括灰斗,支撑架,支座,观察孔.

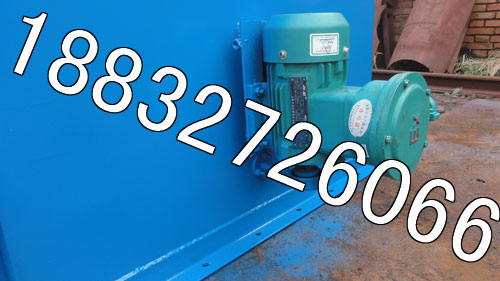

4,排灰系统:包括星形卸料器,减速机,电动机.
5,清灰系统:包括机械转臂,反吹风管,喷口,反吹风机,转臂减速装置.反吹风转臂由安装在顶盖上的摆线针轮减速机带动,反吹风机安装于落地.通过后吹风管与转臂相连,对大风量滤袋分三,四圈布置.
二,机械回转反吹风扁布袋除尘器主要特点
1,安装在扬尘点上直接吸尘,无须架设较长的吸风管道和排尘管道.
2.出风口排放的空气为99.6%的净化空气.
3.结合FDG系列双密封可调弓型导料槽使用,治尘效力高,不发生第二次污染,可自行回收煤粉达到再利用和节约能源的要求.
4.电动机功率小,噪声低,耗电少.
5.体积小,重量轻,不需占用建筑面积和水资源.
6.与皮带机通过PLC程控实现联动,所有工作程序完全自动执行.
7.设备基本没有维护和管理工作.
8,壳体按旋风除尘器型设计,起局部旋风作用.大颗粒粉尘经旋风离心作用,首先分离,小颗粒粉尘则通过滤袋过滤而清除.由于本除尘器进行二级除尘减轻了滤袋的负荷,从而增加了滤袋的的使用寿命.圆筒拱顶的体形,受力均匀,抗爆性能好.
9,设备自带高压风机反吹风清灰,不受场合气源条件的限制克服了压缩空气脉冲清灰的弊病.反吹风作用距离大,可采用长滤袋充分利用空间,占地面积小,处理风量大.
10,复膜布袋除尘器采用梯形扁布袋在圆筒内布置,结构简单,紧凑.过滤面积指标高.在反吹风作用下.梯形扁袋振幅大,只需一次振击,即可抖落积尘,有利于提高滤袋寿命.
11,以除尘器的阻力作为信号,自动控制回转反吹风清灰,能根据不同情况,自动调整清灰周期.
12,复膜布袋除尘器顶盖设有回转揭盖装置操作人孔,换袋在顶部清洁室操作不必揭盖.
