设备正常工作时,含尘气体由进风口进入灰斗,由于气体体积的急速膨胀,一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗,其余大部分尘粒随气流上升进入袋室,经滤袋过滤后,尘粒被滞留在滤袋的外侧,净化后的气体由滤袋内部进入上箱体,再由阀板孔,排风口排入大气,从而达到除尘的目的.随着过滤的不断进行,除尘器阻力也随之上升,当阻力达到一定值时,清灰控制器发出清灰命令,首先将提升阀板关闭,切断过滤气流;然后,清灰控制器向脉冲电磁阀发出信号,随着脉冲阀把用作清灰的高压逆向气流送入袋内,滤袋迅速鼓胀,并产生强烈抖动,导致滤袋外侧的粉尘抖落,达到清灰的目的.由于设备分为若干个箱区,所以上述过程是逐箱进行的,一个箱区在清灰时,其余箱区仍在正常工作,保证了设备的连续正常运转.之所以能处理高浓度粉尘,关键在于这种强清灰所需清灰时间极短(喷吹一次只需0.1～0.2s).

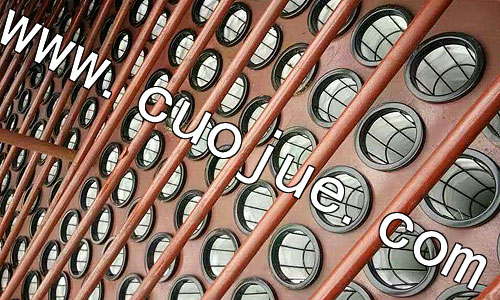

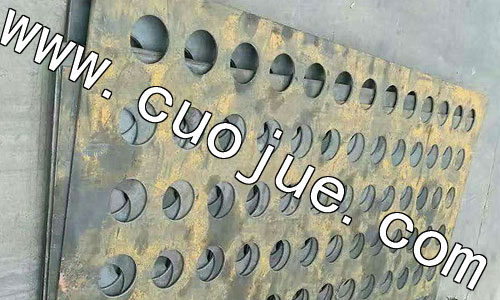

袋式除尘器花板。

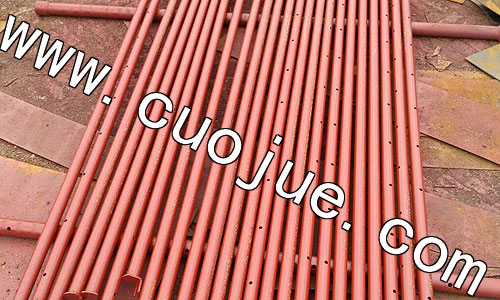

脉冲袋式除尘器喷吹管。

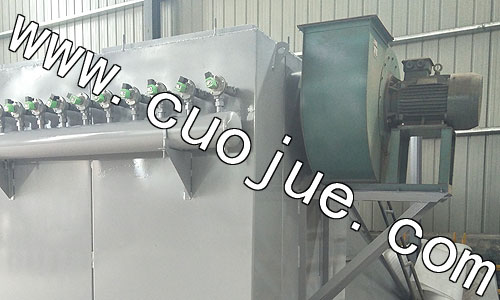

气箱脉冲袋式除尘器风机。

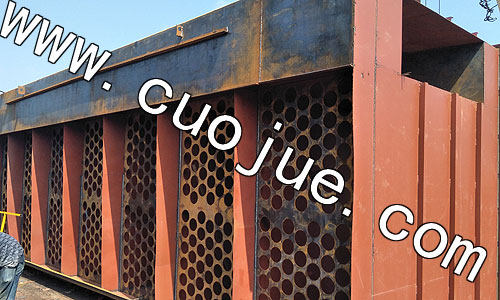

袋式除尘器上箱体内部结构。
气箱脉冲袋式除尘器离线清灰设备。
脉冲袋式除尘器在线清灰。
袋式除尘器分室清灰设备。

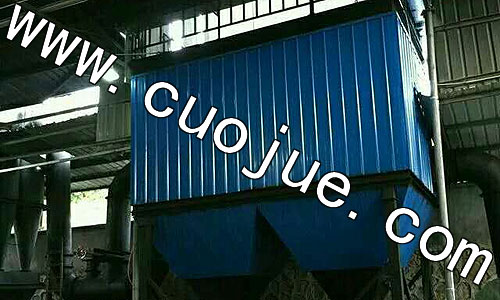

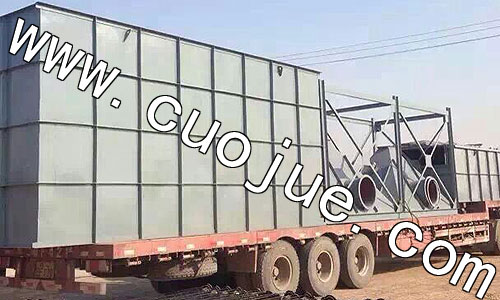

脉冲袋式除尘器保温后的设备使用现场。

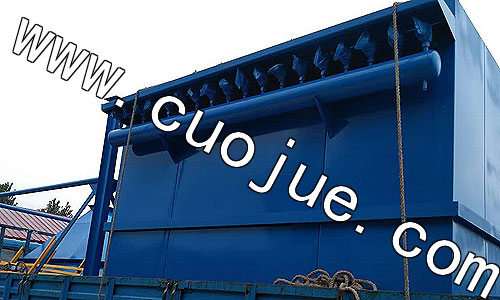

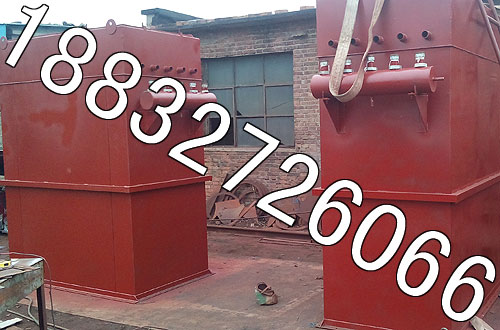

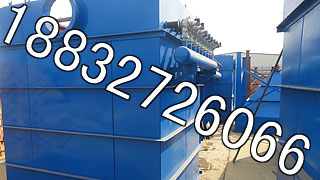

正加工中的除尘器

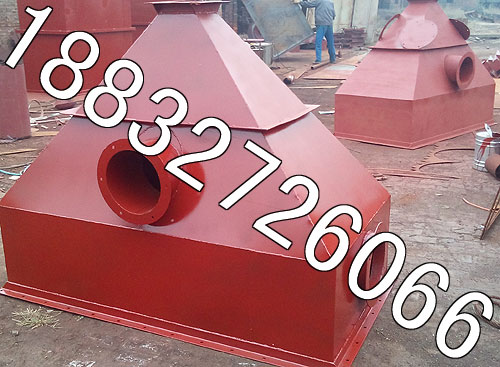

下箱体.
(1)无需预除尘设备,能一次性处理高达1000mg/m3浓度的烟尘,排放小于50mg/m3,工艺流程简单;
(2)袋室内无需喷吹管,机外换袋方便;
(3)嵌入式弹性袋口,密封性能好;
(4)脉冲阀数量小,清灰强度大,动作迅速;
(5)整机采用微机自动控制,各参数易于调节,可实现无岗位工*作;
(6)滤袋使用寿命二年以上;
(7)易实现隔离检修.
除尘器应用范围广泛适用于食品,制药,饲料,冶金,建材,水泥,机械,化工,电力,轻工行业的含尘气体的净化与粉尘物料的回收.
结构图:
技术参数表:
型号参数 |
HMC-32 |
HMC-48 |
HMC-64 |
HMC-80 |
HMC-96 |
HMC-112 |
||
处理风量（m3·h） |
1500-2100 |
2100-3200 |
2900-4300 |
4000-6000 |
5200-7000 |
6000-9000 |
||
过滤面积（m2） |
24 |
36 |
48 |
60 |
72 |
84 |
||
过滤风速（m/min） |
1.0—1.5 |
1.0—1.5 |
1.0—1.5 |
1.1—1.7 |
1.2—1.7 |
1.2—1.8 |
||
滤袋数量（条） |
32 |
48 |
64 |
80 |
96 |
112 |
||
入口气体温度（℃） |
≤120 |
|||||||
设备阻力（Pa） |
≤1200 |
|||||||
入口粉尘浓度（g/m3） |
<200 |
|||||||
出口粉尘浓度（mg/m3） |
≤50 |
|||||||
清灰用气源压力（MPa） |
0.4～0.6 |
|||||||
清灰用空气耗量（m3/min） |
0.10 |
0.14 |
0.20 |
0.24 |
0.29 |
0.34 |
||
承受负压（Pa） |
5000 |
|||||||
脉冲阀数量（个） |
4 |
6 |
8 |
10 |
12 |
14 |
||
风机用电机功率（KW） |
1.5 |
3.0 |
3.0 |
5.5 |
5.5 |
7.5 |
||
重量（Kg） |
A型 |
1350 |
1620 |
1850 |
2360 |
2800 |
3200 |
|
B型 |
1220 |
1470 |
1670 |
2150 |
2540 |
2880 |
||
