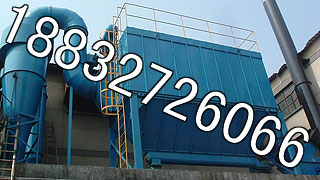

气箱脉冲布袋除尘器它集分室反吹和脉冲喷吹等诸类收尘器的优点,克服了分室反吹时动能强度不够,过滤与清灰同时进行的缺点,因而使袋式收尘器增加了使用适应性,提高了收尘效率.
布袋除尘器含尘气体经进气口进入除尘器,较大颗粒的粉尘直接落入灰斗,含有微粒粉尘的气体通过滤袋,粉尘被滞留在滤袋外表
面,而气体则经净化后由引风机排入大气.
气箱脉冲布袋除尘器随着过滤工作的不断进行,附着在滤袋外表面的粉尘不断增多,除尘器运行阻力增大,某一过滤单元的转换阀关闭,过滤单元停止工作,反吹压缩空气逆向进入过滤单元,吹掉滤袋外表面的粉尘,然后转换阀板打开,该过滤单元重新工作,清灰转向下一过滤单元.整个清灰过程是各个过滤单元轮流交替进行的.
气箱脉冲袋式除尘器上下箱体半成品。

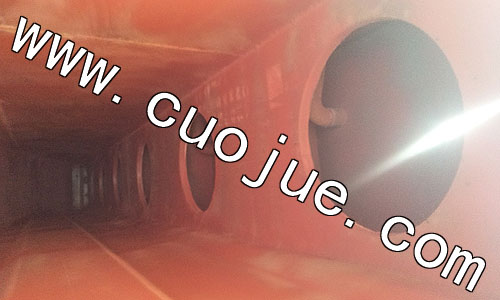

气箱脉冲袋式收尘器侧风通。

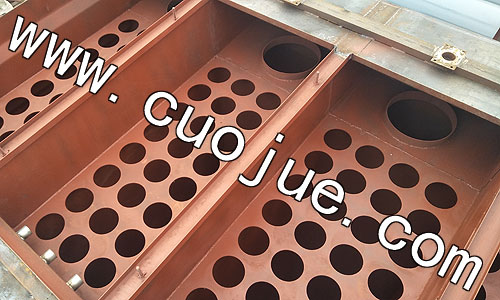

气箱脉冲布袋除尘器提升阀口和分室。
气箱脉冲袋式除尘器分室提升阀口。

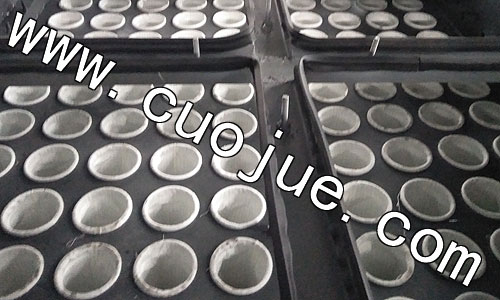

气箱脉冲袋式收尘器布袋安装。

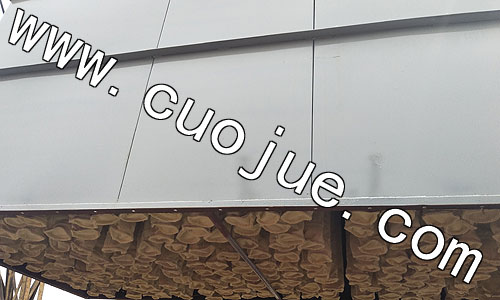

气箱脉冲布袋除尘器上箱体底部。
气箱脉冲袋式除尘器上箱体和配件。
气箱脉冲袋式收尘器下箱体和配件。

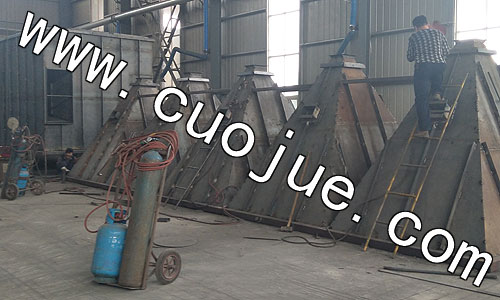

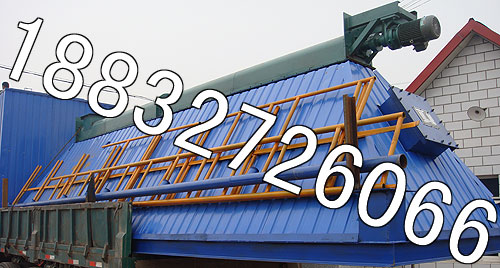

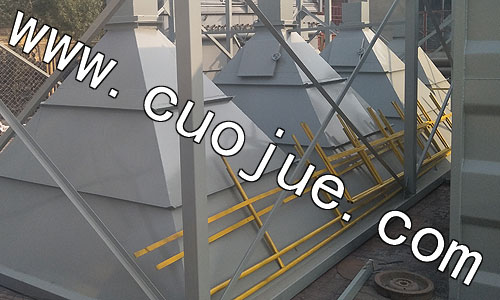

气箱脉冲布袋除尘器灰斗。
一,除尘器特点
1,气箱脉冲袋式收尘器除尘效率可达99.9以上,粉尘排放可控制在30mg/Nm3以下.
2,气箱脉冲布袋除尘器可处理100g/Nm3以下的高浓度粉尘.
3,气箱脉冲袋式除尘器先进的密封措施,漏风系数小于2﹪.
4,气箱脉冲袋式收尘器先进的结构设计,单位体积过滤面积大,设备体积小.
5,气箱脉冲布袋除尘器清灰方式独特有效,延长滤袋的使用寿命.
6,袋式除尘器关键部位质量可靠,使用寿命长.
7,气箱脉冲袋式收尘器性能稳定,自动化程度高,日常维护管理简单.
二,除尘器适用范围
袋式收尘器广泛应用于水泥厂的破碎,包装,库顶,熟料冷却机和各种磨机等收尘系统,还应用于冶金,化工,机械和民用锅炉等废气的收尘.
气箱脉冲袋式收尘器结构特点(1)壳体部分:包括清洁室(或称气体净化箱),过滤室,分室隔板,检修门及壳体结构.清洁室内设有提升阀与花板,喷吹短管:过滤室内设有滤袋及其骨架.
(2)气箱脉冲袋式收尘器灰斗及卸灰机构:卸灰斗可按不同系列,不同进口粉尘浓度,分别设置螺旋输送机,空气输送斜槽和刚性叶轮卸料器(卸灰阀).
(3气箱脉冲袋式收尘器进出风箱体:包括进出风管路及中隔板.单排(或单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间:32系列较小无箱体,进出风管路分别接于灰斗与清洁室上.
(4)布袋除尘器脉冲清灰装置:包括脉冲阀,气包,提升阀用气缸及其电磁阀等.
(5)袋式除尘器压缩空气管路及减压装置,油水分离器,油雾器等.
(6)袋式收尘器支柱及立式笼梯,栏杆.
布袋除尘器技术参数表:
32系列技术参数:
型号
参数 |
处理风量(m3/h) |
过滤风速(m/min) |
过滤面积(m2) |
滤袋数(个) |
阻力(Pa) |
含尘浓度(g/m3) |
保温面积(m2) |
重量(T) |
32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
<1000 |
26.5 |
2.88 |
32-4 |
8930 |
124 |
128 |
34 |
4.08 |
|||
32-5 |
11160 |
155 |
160 |
41 |
5.28 |
|||
32-6 |
13390 |
186 |
192 |
48.5 |
6.48 |
|||
型号
参数 |
处理风量(m3/h) |
过滤风速(m/min) |
过滤面积(m2) |
滤袋数(个) |
阻力(Pa) |
含尘浓度(g/m3) |
保温面积(m2) |
重量(T) |
64-4 |
17800 |
1.2-2.0 |
248 |
256 |
1470-1770 |
<1000 |
70 |
7.28 |
|
||||||||
64-5 |
22300 |
310 |
320 |
94 |
9.96 |
|||
64-6 |
26700 |
372 |
384 |
118 |
11.64 |
|||
64-7 |
31200 |
434 |
448 |
142 |
13.32 |
|||
64-8 |
35700 |
496 |
512 |
166 |
15 |
|||
型号
参数 |
处理风量(m3/h) |
过滤风速(m/min) |
过滤面积(m2) |
滤袋数(个) |
阻力(Pa) |
含尘浓度(g/m3) |
保温面积(m2) |
重量(Kg) |
96-4 |
26800 |
1.2-2.0 |
372 |
384 |
1470-1770 |
<1300 |
110 |
10452 |
96-5 |
33400 |
465 |
480 |
120 |
12120 |
|||
96-6 |
40100 |
557 |
576 |
130 |
14880 |
|||
96-7 |
46800 |
650 |
672 |
140 |
16920 |
|||
96-8 |
53510 |
744 |
768 |
150 |
19810 |
|||
96-9 |
60100 |
836 |
864 |
160 |
21240 |
|||
96-2×5 |
66900 |
929 |
960 |
175 |
25200 |
|||
96-2×6 |
80700 |
1121 |
1152 |
210 |
30240 |
|||
96-2×7 |
94100 |
1308 |
1344 |
245 |
35280 |
|||
96-2×8 |
107600 |
1494 |
1536 |
280 |
40320 |
|||
96-2×9 |
121000 |
1681 |
1728 |
315 |
45360 |
|||
96-2×10 |
134500 |
1868 |
1920 |
350 |
50400 |
|||
型号
参数 |
处理风量(m3/h) |
过滤风速(m/min) |
过滤面积(m2) |
滤袋数(个) |
阻力(Pa) |
含尘浓度(g/m3) |
保温面积(m2) |
重量(kg) |
128-6 |
67300 |
1.2-2.0 |
935 |
768 |
1470-1770 |
<1300 |
125 |
24120 |
128-9 |
100900 |
1402 |
1152 |
196 |
31680 |
|||
128-10 |
112100 |
1558 |
1280 |
205 |
34680 |
|||
128-2×6 |
34600 |
1869 |
1536 |
323 |
43920 |
|||
128-2×7 |
15700 |
2181 |
1792 |
247 |
52680 |
|||
128-2×8 |
179400 |
2492 |
2084 |
262 |
60000 |
|||
128-2×9 |
201900 |
2804 |
2304 |
277 |
66480 |
|||
128-2×10 |
224300 |
3115 |
2561 |
292 |
72000 |
|||
128-2×11 |
247600 |
3427 |
2856 |
307 |
78480 |
|||
128-2×12 |
269100 |
3728 |
3072 |
322 |
96400 |
|||
128-2×13 |
291600 |
4050 |
3328 |
337 |
93600 |
|||
128-2×14 |
314000 |
4361 |
3584 |
252 |
100800 |
|||
