除尘器一般负压运行,含尘气体由进风口进入箱体,在折叠滤筒内负压的作用下,空气从筒处透过滤料进入筒内,进入清洁室从出风口排出.当粉尘在滤料表面上越积越多,阻力越来越大达到设定值时(也可时间设定),脉冲阀打开,压缩空气直接喷入滤筒中心,对滤筒进行顺序脉冲清灰,使其恢复低阻运行. 脉冲式除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器.除尘器按安装方式分,可以分为斜插式,侧装式,吊装式,上装式.除尘器按滤筒材料分,可以分为长纤维聚酯滤筒除尘器,复合纤维除尘器,防静电除尘器,阻燃除尘器,覆膜除尘器,纳米除尘器等.滤筒式除尘器的结构是由进风管,排风管,箱体,灰斗,清灰装置,导流装置,气流分流分布板,滤筒及电控装置组成,类似气箱脉冲袋除尘结构.

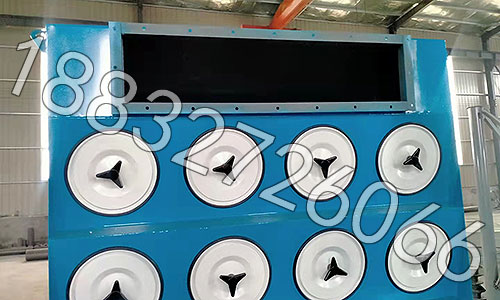

滤筒式除尘器,脉冲式滤筒除尘器进风口.

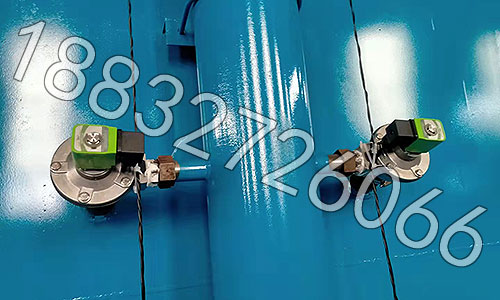

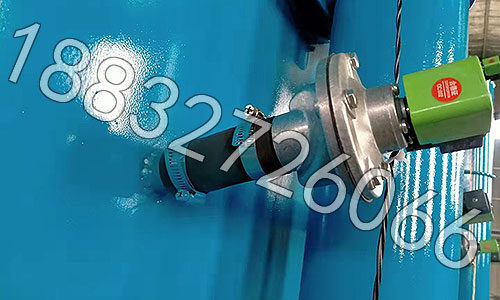

滤筒式除尘器,脉冲式滤筒除尘器脉冲阀连接.

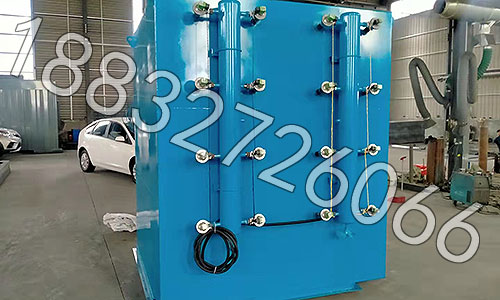

滤筒式除尘器,脉冲式滤筒除尘器气包连接.

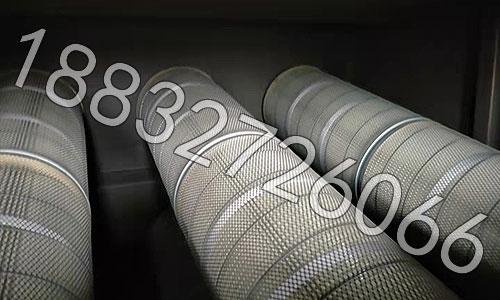

滤筒式除尘器,脉冲式滤筒除尘器滤筒.
滤筒式除尘器,脉冲式滤筒除尘器滤筒.

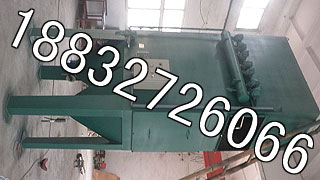

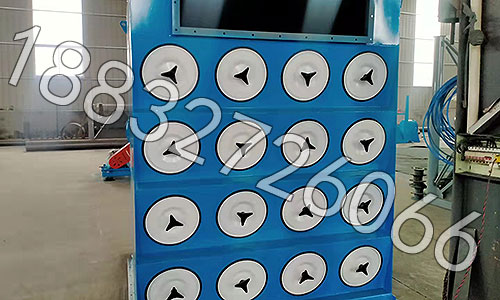

滤筒式除尘器,脉冲式滤筒除尘器成品.
除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置 在花板上,从清灰效果看,垂直布置较为合理.花板下部为过滤室,上部为气箱脉冲室.在除尘器入口处装有气流分布板.
工作原理
含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细,密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出.
除尘器的阻力随滤料表面粉尘层厚度的增加而增大.阻力达到某一规定值时进行清灰.此时PLC程序控制脉冲阀的启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中.清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态.清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期.脱落的粉尘掉入灰斗内通过缷灰阀排出.
特点如下:
①由于滤料折褶成筒状使用,使滤料布置密度大,所以除尘器结构紧凑,体积小;
②滤筒高度小,安装方便,使用维修工作量小;
③同体积除尘器过滤面积相对较大,过滤风速较小,阻力不大;
④滤料折褶要求两端密封严格,不能有漏气,否则会降低效果.
